La representación gráfica que descifra tu futuro hogar

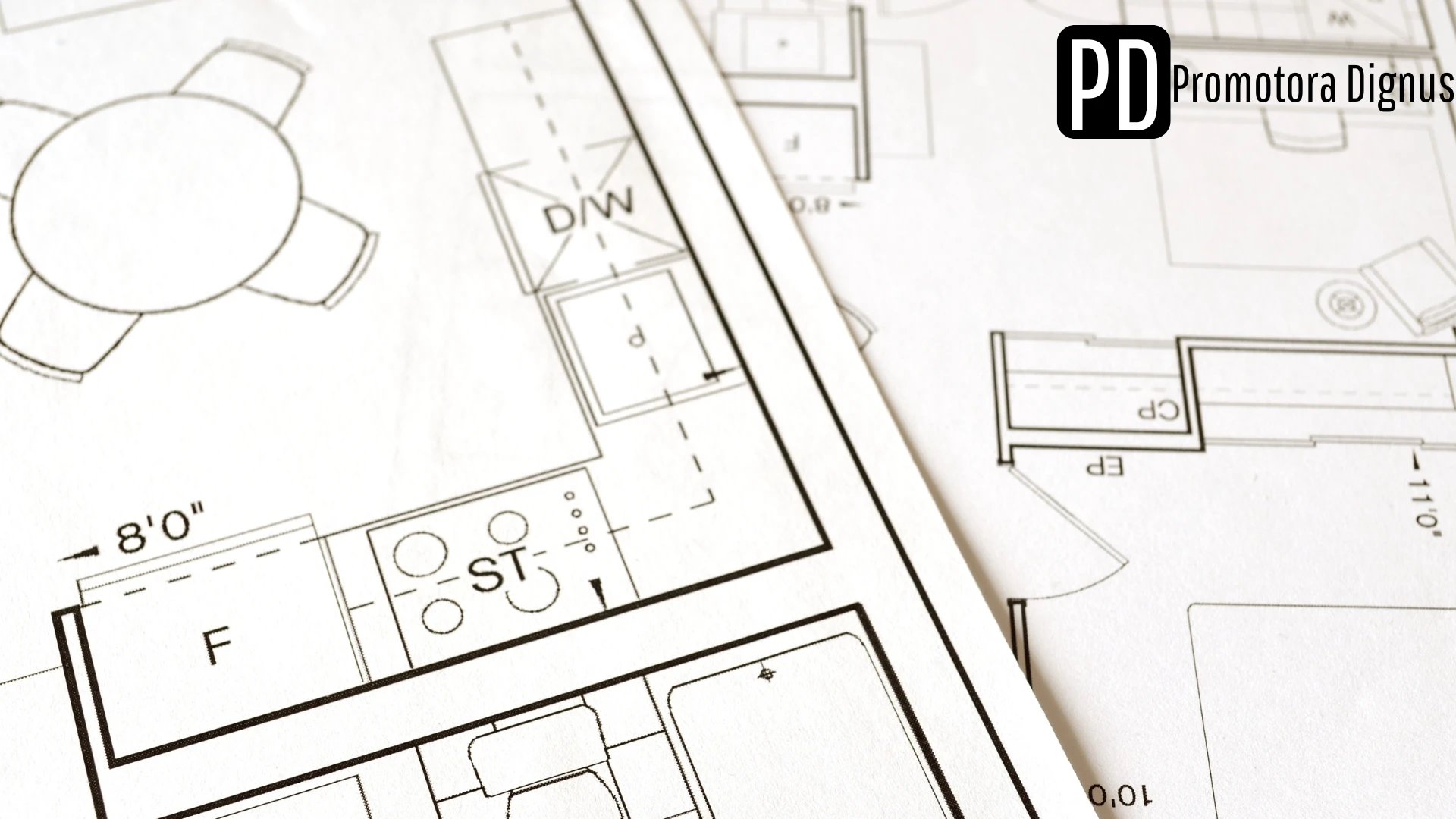

Un plano de vivienda constituye la representación gráfica bidimensional más precisa de tu futuro hogar, funcionando como un mapa detallado que revela desde la distribución de espacios hasta la ubicación exacta de cada elemento estructural. Este documento técnico esencial traduce a escala reducida todas las características arquitectónicas que se materializarán durante la construcción, permitiendo visualizar con exactitud cómo será el resultado final antes de que se coloque la primera piedra. Para las familias que consideran opciones de inversión en obra nueva, dominar la lectura de planos arquitectónicos resulta fundamental para tomar decisiones informadas sobre la distribución y funcionalidad del espacio.
La importancia de saber interpretar planos vivienda trasciende la mera curiosidad técnica, convirtiéndose en una herramienta indispensable para planificar la organización del mobiliario, identificar posibles modificaciones futuras y verificar que la distribución propuesta se adapte perfectamente a las necesidades específicas de cada familia. Los planos arquitectónicos incluyen información vital sobre dimensiones, orientación, instalaciones y elementos estructurales que determinan tanto la funcionalidad como el confort de la vivienda. En Barcelona, donde las viviendas de obra nueva presentan diseños cada vez más innovadores y optimizados, conocer los fundamentos de interpretación de planos permite aprovechar al máximo las características de cada proyecto inmobiliario.
Escala y orientación, las claves fundamentales para una lectura precisa
La escala del plano representa el primer elemento técnico que debe dominarse para realizar una interpretación correcta, estableciendo la relación matemática entre las medidas representadas en el documento y las dimensiones reales de la vivienda. Las escalas más frecuentes en proyectos residenciales son 1:50 y 1:100, significando que cada centímetro del plano equivale respectivamente a 50 centímetros o un metro en la realidad. Esta información aparece claramente indicada en la leyenda del plano y resulta crucial para calcular espacios, verificar dimensiones de habitaciones y planificar la distribución del mobiliario con precisión milimétrica.
La orientación de la vivienda se indica mediante el símbolo de la brújula que señala el norte geográfico, proporcionando información vital sobre la incidencia de la luz solar en cada estancia a lo largo del día. Conocer la orientación permite evaluar aspectos energéticos fundamentales como el aprovechamiento de la luz natural, las necesidades de calefacción y refrigeración, y la posible ubicación de terrazas o balcones. Esta información resulta especialmente valiosa al considerar propiedades para uso ocasional donde maximizar el confort durante las estancias temporales cobra especial relevancia.
Cálculo práctico de dimensiones usando la escala
Para calcular las dimensiones reales de cualquier elemento del plano, simplemente multiplica la medida obtenida en el documento por el factor de escala. Por ejemplo, en un plano 1:100, una habitación que mide 4 centímetros de largo tendrá 4 metros reales, mientras que en escala 1:50, esos mismos 4 centímetros representarán 2 metros reales.
Simbología arquitectónica esencial para navegar por el plano
Los símbolos arquitectónicos constituyen el lenguaje universal que permite descifrar todos los elementos presentes en el plano, desde los componentes estructurales hasta los detalles de mobiliario y las instalaciones técnicas. Las paredes se representan mediante líneas continuas de grosor variable: líneas gruesas y dobles para muros exteriores que proporcionan el cerramiento principal del edificio, y líneas más finas para tabiques interiores que dividen los espacios. Esta diferenciación visual permite identificar inmediatamente qué elementos son estructurales y cuáles pueden modificarse en futuras reformas sin comprometer la estabilidad del edificio.
Las puertas y ventanas siguen una codificación específica que facilita su identificación rápida: las puertas aparecen representadas por una línea recta acompañada de un arco que indica la dirección de apertura, mientras que las ventanas se muestran como líneas paralelas con espacios intermedios que simbolizan el acristalamiento. Los elementos de fontanería como lavabos, inodoros, duchas y bañeras se dibujan con formas que recuerdan su apariencia real, facilitando la identificación intuitiva de cada sanitario y su ubicación exacta dentro de los baños. Para familias que planifican la transmisión patrimonial de sus propiedades, comprender estos aspectos técnicos puede ser relevante al considerar figuras como el usufructo temporal sobre determinadas viviendas.
Instalaciones eléctricas, sanitarias y elementos técnicos fundamentales
Los planos de instalaciones revelan la ubicación precisa de todos los elementos técnicos que garantizan el funcionamiento óptimo de la vivienda, información crucial para planificar la distribución del mobiliario y identificar posibles necesidades de modificación. Las instalaciones eléctricas se representan mediante símbolos específicos: círculos pequeños para los puntos de luz, rectángulos para los interruptores, y cuadrados para los enchufes, cada uno acompañado de líneas que muestran el recorrido de los cables hasta el cuadro eléctrico principal. Esta información permite verificar que existe suficiente dotación eléctrica en cada estancia y planificar la ubicación de electrodomésticos y sistemas de iluminación.
Las instalaciones sanitarias incluyen tanto las tomas de agua como los desagües, elementos representados mediante símbolos que indican su función específica: circunferencias para los desagües del suelo, líneas discontinuas para las tuberías de agua fría y caliente, y símbolos específicos para cada aparato sanitario que muestran sus conexiones correspondientes. Los planos también especifican la ubicación de elementos técnicos como calderas, sistemas de ventilación y contadores, información vital para evaluar la eficiencia energética del conjunto y planificar posibles mejoras futuras. Cuando se evalúan aspectos económicos relacionados con estas instalaciones, es útil considerar factores de valoración que pueden influir en el precio final de la propiedad.
Tipos de planos y información específica que aporta cada documento
Los proyectos de obra nueva incluyen diversos tipos de planos especializados, cada uno proporcionando información específica sobre diferentes aspectos de la construcción. El plano de situación ubica la vivienda en su entorno urbano, mostrando las calles circundantes, edificaciones próximas y servicios disponibles en la zona, información esencial para evaluar la conectividad y calidad del emplazamiento. El plano de emplazamiento ofrece una vista más detallada del terreno específico, indicando la orientación exacta, los accesos al edificio y la relación con las construcciones colindantes.
Los planos de planta constituyen los documentos más consultados por los compradores, ya que muestran la distribución completa de cada nivel de la vivienda con todas las habitaciones, pasillos, armarios empotrados y espacios auxiliares. Estos planos incluyen las cotas dimensionales de cada estancia, expresadas habitualmente en metros, y especifican tanto la superficie útil como la superficie construida de cada ambiente. Complementariamente, los planos estructurales revelan la ubicación de vigas, pilares y elementos de carga, información técnica fundamental para evaluar las posibilidades de modificación futura del espacio interior.
Diferencias entre superficie útil y construida
La superficie útil representa el espacio realmente habitable, excluyendo muros y elementos estructurales, mientras que la superficie construida incluye todos los elementos estructurales del perímetro. Esta distinción resulta fundamental para calcular el aprovechamiento real del espacio y comparar adecuadamente diferentes opciones inmobiliarias.
Estrategias prácticas para maximizar el aprovechamiento del plano
Una vez dominados los fundamentos técnicos, existen estrategias prácticas que potencian el aprovechamiento de la información contenida en los planos para tomar decisiones más acertadas sobre la futura vivienda. La técnica de visualización tridimensional consiste en imaginar mentalmente cómo será el recorrido a través de los espacios, desde la entrada principal hasta cada habitación, identificando posibles puntos de congestión o áreas infrautilizadas que podrían optimizarse mediante pequeñas modificaciones en la distribución del mobiliario.
- Análisis del flujo de circulación: Evalúa cómo se conectan las diferentes estancias y si el recorrido resulta cómodo y funcional para el día a día familiar.
- Verificación de la orientación solar: Comprueba qué habitaciones reciben luz natural en diferentes momentos del día para optimizar su uso específico.
- Planificación del mobiliario: Usa las medidas del plano para verificar que tus muebles actuales encajarán adecuadamente en cada espacio.
- Identificación de mejoras potenciales: Localiza posibles modificaciones menores que podrían mejorar la funcionalidad sin obras estructurales complejas.
- Evaluación de zonas de almacenamiento: Verifica que existe suficiente espacio para armarios empotrados y áreas de almacenaje según tus necesidades específicas.
La planificación anticipada del mobiliario utilizando el plano como guía permite evitar sorpresas desagradables tras la entrega de llaves y garantiza que el diseño de la vivienda se adapte perfectamente al estilo de vida de cada familia. Para maximizar esta planificación, resulta útil realizar fotocopias del plano y dibujar sobre ellas diferentes propuestas de distribución del mobiliario, experimentando con diversas configuraciones hasta encontrar la más funcional. Esta técnica también facilita la detección temprana de necesidades específicas como puntos de luz adicionales, tomas de corriente suplementarias o pequeñas modificaciones en la carpintería que pueden solicitarse durante la fase de construcción. Cuando se trata de decisiones de financiación para vivienda nueva, comprender completamente el proyecto mediante sus planos contribuye a tomar decisiones más informadas sobre aspectos como sistemas de pago más convenientes según las características específicas de cada proyecto. Si necesitas asesoramiento especializado para interpretar los planos de tu futura vivienda o resolver cualquier duda técnica sobre el proyecto, en Dignus ofrecemos acompañamiento integral durante todo el proceso de compra. No dudes en contactar con nuestro equipo para recibir orientación personalizada sobre todos los aspectos técnicos y legales de tu futura vivienda de obra nueva.
